拉壓力試驗機升降法測疲勞強度
來源：天氏庫力 發布日期
2019-06-13 瀏覽：
升降法疲勞試驗是比較精準而又常用的一種測定試樣疲勞強度的方法，主要用于測定中，長壽命區材料或結構疲勞強度的隨機特性；疲勞強度是指材料在無限多次交變載荷作用而不會產生破壞的最大應力，稱為疲勞強度或疲勞極限。
在常規疲勞試驗方法測定疲勞強度的基礎上或在指定壽命的材料或結構的疲勞強度無法通過試驗直接測定的情況下，一般采用升降法疲勞試驗間接測定疲勞強度。
測試設備
拉壓疲勞試驗機、拉力試驗機或液壓動靜疲勞試驗機。
天氏庫力拉壓疲勞試驗機
試樣要求（見圖1）：

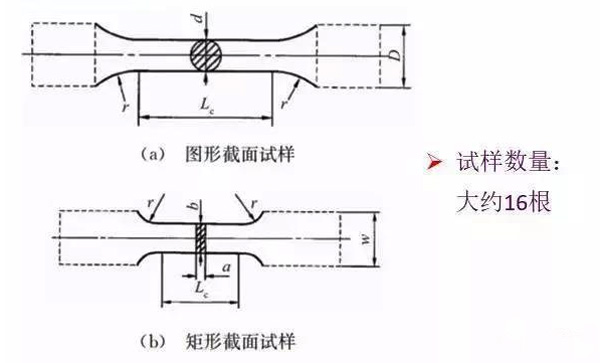

圖1：試樣尺寸及數量要求
測試示意圖（見圖2）：

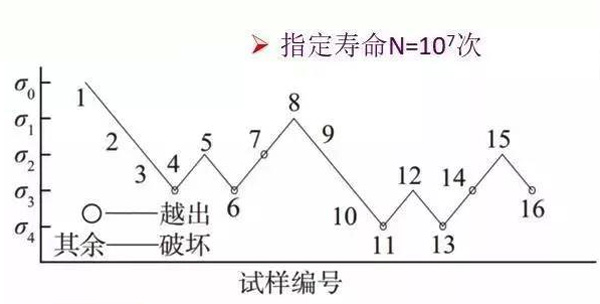

圖2：測試壽命示意圖
試驗方法：
1.試驗從高于疲勞強度的應力水平開始，然后逐級降低，（如疲勞強度未知，可選用材料的靜態拉伸屈服強度Rp0.2或Rel）
2.在應力水平下進行第一根試驗，如果在指定壽命N=10^7次之前發生破壞，則下一根試樣就要在低一級的應力水平下進行，反之，則要在高一級的應力水平下進行，直至完成全部試樣。
3.各級應力水平之差叫做“應力增量”，在整個試驗過程中，應力增量應保持不變。
推薦閱讀
【本文標簽】：升降法測疲勞強度,升降法疲勞試驗
【責任編輯】：天氏庫力 版權所有：http://m.bjzzk.com.cn/轉載請注明出處
