關于半導體集成電路彎曲強度、彎曲模量試驗

來源：天氏庫力發布日期 2023-01-29 瀏覽：

彎曲強度又稱抗彎折強度(Bending Strength)，是指物件被彎曲斷裂前所能承受的最大應力，主要目的在測定塑膠的耐彎折能力。其單位可以是Kg/cm 2或MPa。一般熱固性塑膠的彎曲強度及彎曲模數都較熱塑性的塑膠為高。下面小編就來為大家介紹一下半導體集成電路彎曲強度和模量。

彎曲強度和模量介紹：
塑封料的機械性能包括彈性模量（E）、伸長率（%）、彎曲強度、彎曲模量（EB）、剪切模量（G）和開裂勢能。封裝應力中機械性能有著重要作用。降低應力因子，如彈性模量、應變、CTE，可以減少應力，提高可靠性。例如，根據Young方程，塑封體中的拉伸應力取決于彈性模量和拉伸應變。

σ=Ee

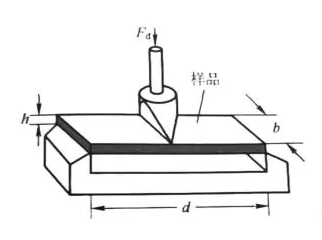

三點彎曲試驗示意圖

測試標準：
彎曲強度和彎曲模量按標準ASTM D-790-71和ASTM D-732-85來測定，并由供應商提供，ASTM D-790建議使用兩個試驗程序來確定彎曲強度和彎曲模量。

測試方法：
建議的第一種方法是三點載荷系統（圖一），即在一個簡單的被支撐試樣的中間加載應力作用，此方法主要適用于那些在相對較小彎曲形變下就發生斷裂的材料。被測試樣放置在兩個支撐點上，并在兩個支撐點的中間施加負荷。

第二種方法是四點加載系統，所使用的兩個加載點離它們相鄰的支撐點距離是支撐跨距的1/3或1/2。此方法主要設計用于在試驗過程中形變較大的材料。上述任意一種方法，樣品被彎曲形變直到外層纖維發生斷裂，彎曲強度等于外層纖維破裂時的最大應力，計算公式如下：
