粘接拉伸強(qiáng)度測(cè)定方法介紹
來(lái)源：天氏庫(kù)力 發(fā)布日期
2019-11-29 瀏覽：
膠粘結(jié)構(gòu)在使用時(shí)，經(jīng)常需要具有很高的力學(xué)性能，目前評(píng)定膠粘件力學(xué)性能優(yōu)劣的主要指標(biāo)是粘接強(qiáng)度。而粘接強(qiáng)度是指 在外力作用下，使膠粘件中的膠粘劑與被粘物界面或其鄰近處發(fā)生破壞所需要的應(yīng)力，粘接強(qiáng)度又稱為膠結(jié)強(qiáng)度。本文我們主要為大家介紹一下粘接拉伸強(qiáng)度及其測(cè)定方法。
粘接拉伸強(qiáng)度又稱為均勻扯離強(qiáng)度、正拉強(qiáng)度，指的是粘接受力破壞時(shí)，單位面積所承受的拉伸力，單位兆帕，由于拉伸比 剪切受力均勻的多，所以一般膠粘件的拉伸強(qiáng)度比剪切強(qiáng)度高的多。常見(jiàn)的拉伸強(qiáng)度的測(cè)定有金屬與金屬粘接拉伸測(cè)定和非 金屬與金屬粘接拉伸兩種，下面我們就來(lái)詳細(xì)介紹一下兩種粘接拉伸強(qiáng)度的測(cè)定方法。
1、金屬與金屬粘接拉伸強(qiáng)度的測(cè)定
測(cè)定金屬粘接拉伸強(qiáng)度的最常用試件如下圖所示：

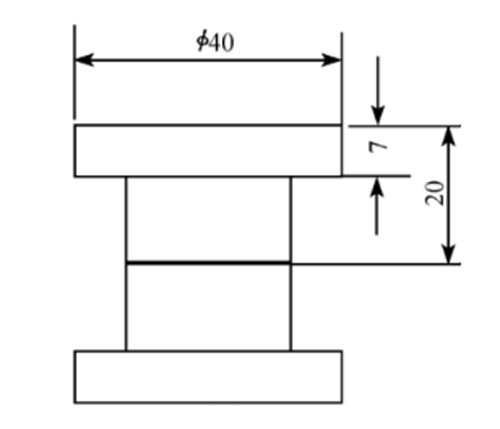

拉伸強(qiáng)度測(cè)定試件

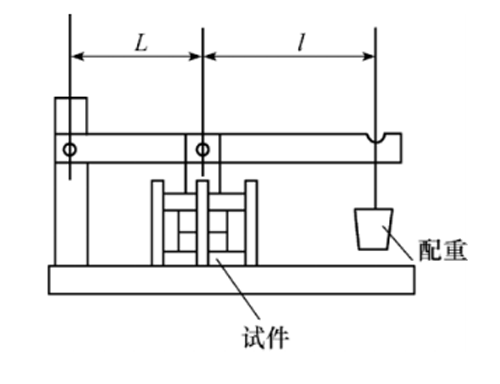

拉伸強(qiáng)度測(cè)定試件粘接加壓裝置
試件兩圓柱體的直徑應(yīng)一致，同軸度為±0.1mm，兩粘接平面平行度為±0.2mm，加工粗糙度為5.0μm。試件粘接按工藝要求 進(jìn)行，為確保膠層厚度一致，可將φ0.1*（2-3）mm左右的銅絲在疊合前放入膠層內(nèi)，以專用裝置定位固化。
測(cè)定前從膠層兩旁測(cè)量圓柱體的直徑d（精確到1/10^6m）。測(cè)定時(shí)將試件裝于拉力試驗(yàn)機(jī)的夾具上，調(diào)整施力中心線，使其 與試件軸線相一致，以（10-20）mm/min的加載速度拉伸，拉斷時(shí)記錄破壞負(fù)荷，；拉伸強(qiáng)度按下面的公式計(jì)算，單位為MPa ：
δ=F/A
式中：F-試件破壞時(shí)的負(fù)荷；
A-試件粘接面積，A=πd²/4。
每組粘接試件不得少于5個(gè)，按允許偏差±15%取算術(shù)平均值，保留3位有效數(shù)字。
如果需要測(cè)定高低溫時(shí)的拉伸強(qiáng)度，應(yīng)將試件和夾具一起放入加熱或冷卻裝置內(nèi)，在要求溫度下保持（40-60）min，然后再進(jìn)行測(cè)定。
拉伸強(qiáng)度測(cè)定設(shè)備-拉力試驗(yàn)機(jī)
2、非金屬與金屬粘接拉伸強(qiáng)度的測(cè)定
非金屬與金屬粘接拉伸強(qiáng)度的測(cè)定，采用兩金屬間夾一層非金屬的方法。在此，天氏庫(kù)力小編主要介紹一下橡膠與金屬粘接扯離強(qiáng)度的測(cè)定方法。
橡膠厚度為（2±0.3）mm，粘接后的試件尺寸如下圖所示：

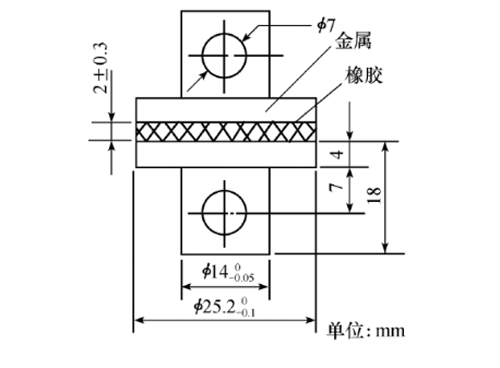

橡膠與金屬粘接扯離強(qiáng)度的測(cè)定試件
試件按工藝條件要求粘接，粘接面錯(cuò)位不應(yīng)大于0.2mm。測(cè)試時(shí)將試件裝在夾具上，調(diào)整位置使施力方向與粘接面垂直，以（50±5）mm/min的加載速度拉伸，記錄破壞時(shí)的最大負(fù)荷，按下面的計(jì)算公式計(jì)算扯離強(qiáng)度δ，單位為MPa：
δc=F/A
式中：F-試件破壞時(shí)的負(fù)荷；
A-粘接面積，A=πd²/4。
試件不得少于5個(gè)，經(jīng)取舍后不應(yīng)少于原數(shù)量的60%，取其算術(shù)平均值，允許偏差為±10%。
推薦閱讀
【本文標(biāo)簽】：粘接拉伸強(qiáng)度,拉伸強(qiáng)度測(cè)定方法
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://m.bjzzk.com.cn/轉(zhuǎn)載請(qǐng)注明出處
