不同結構的電子拉力試驗機傳動原理分析
來源：天氏庫力 發布日期
2019-09-16 瀏覽：
電子拉力試驗機結構比較多，常見的有單柱和雙柱結構，單柱結構基本都一樣，采用雙立柱，單絲桿的單試驗空間結構。而雙柱拉力試驗機結構基本都是雙絲桿四立柱的結構，試驗空間上，雙柱試驗機有單空間結構，差荷雙空間結構、等荷雙空間結構和外附傳感器三空間結構等四種結構，本文天氏庫力小編來為大家介紹一下他們各自的傳動原理。
1、單空間結構傳動原理

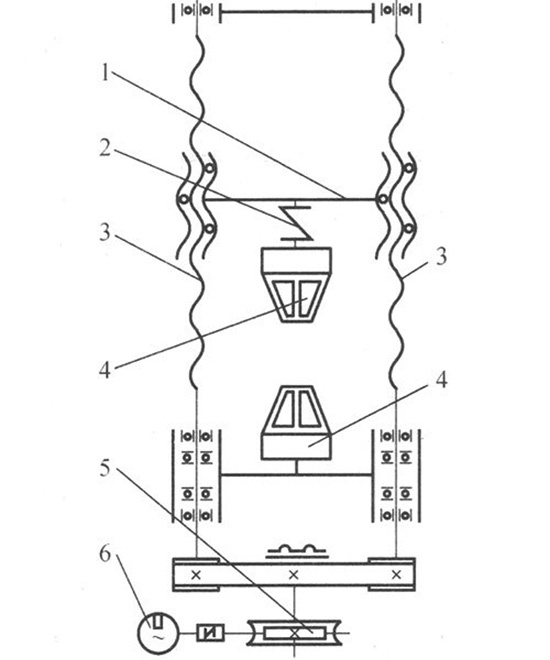

圖1為單空間(兩夾具4之間)結構，其工作原理為：驅動系統6，通過傳動系統5帶動滾珠絲杠3，從而驅動移動橫梁l實現加載，被測試件夾在夾具4上，被測試件的負荷由傳感器2測量。
圖1：單空間結構傳動原理
2、差荷雙空間結構傳動原理

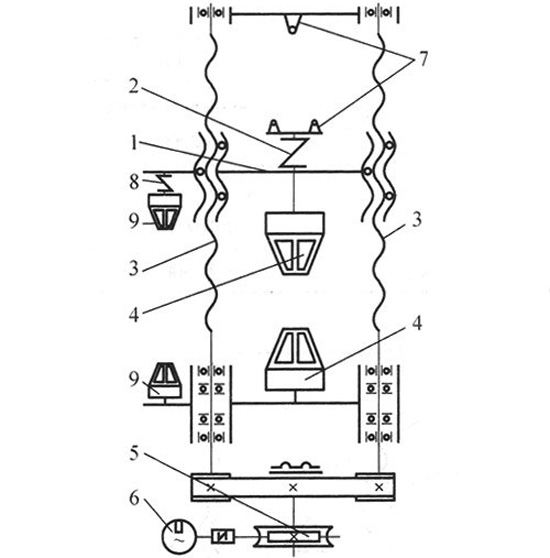

圖2為差荷雙空間(夾具4之間為大負荷工作空間，夾具8之間為小負荷工作空間)結構，其大負荷工作空間的工作原理同圖一結構，小負荷工作空間的驅動、傳動一直到移動橫梁l的動作同下圖，被測試件夾在夾具8上，被測試件的負荷由小負荷傳感器7測量。
圖2：差荷雙空間結構傳動原理
3、等荷雙空間結構傳動原理

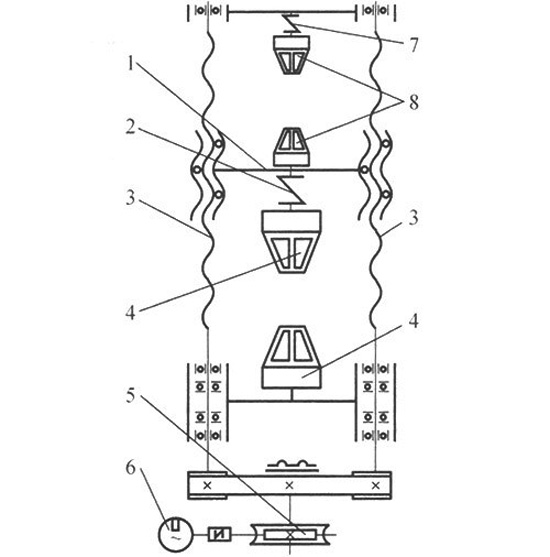

圖3為等荷雙空間(夾具4之間為拉伸工作空間，夾具7之間為壓縮、彎曲工作空間)結構，其工作原理同圖一結構，夾具4之間用來做拉伸試驗，夾具7之間用來做壓縮、彎曲試驗。上下空間共用負荷傳感器2進行測量。
圖3：等荷雙空間結構傳動原理
4、外附傳感器三空間結構傳動原理

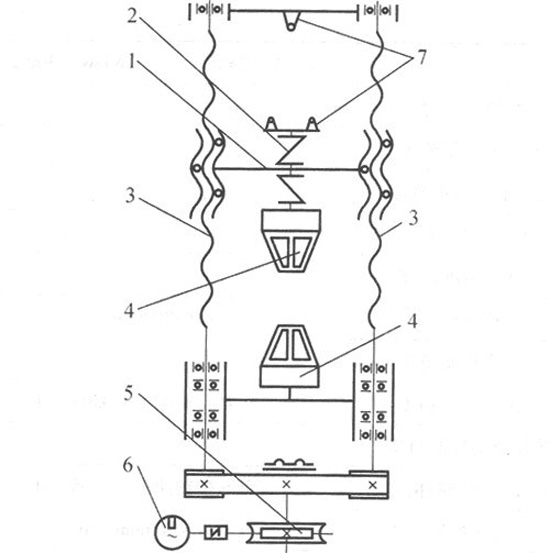

圖4為外附傳感器三空間(夾具4之間為大負荷拉伸工作空間，夾具7之間為大負荷壓縮、彎曲工作空間，夾具4之間為小負荷拉伸工作空間)結構，外附小負荷傳感器8主機結構通過對移動橫梁1的延伸，利用大負荷傳感器2試驗空間的驅動系統6，通過傳動系統5帶動滾珠絲杠3，從而驅動移動橫梁實現加載，進行不同負荷測量范圍的力學性能試驗。
圖4：外附傳感器三空間結構
