需要從混凝土結構中提取部分樣品,以全面評估結構的耐久性和結構性能。評估混凝士和巖心樣品的抗壓強度是評估抗壓強度和質量控制手段的可靠方法。采集取芯樣品并對其進行測試的程序已經標準化( ASTM C42和ACI 318)。然而,雖然取芯能夠解決很多問題,但同時也會帯來一些問題。另外,選擇結構中的取芯位置也是一個難點問題。本文介紹混凝土取芯的優點和缺點。
一、混凝土取芯的目的
混凝土結構的取芯面臨某些挑戰。為了提高取芯效率,需要解決以下挑戰：
混凝土取芯需要多少個芯?在哪些位置取芯?
如何選擇取芯的數量和位置,以使其能夠代表構件內的強度分布。取芯也應切實體現具體質量。一般而言,增加取芯數可以更加真實地評估構件內部的強度分布,但同時,在混凝土中會留下更多的薄弱點。
取芯的目的對選擇堆芯位置方面也起著關鍵作用
1、可能的強度/應力:當評估的目的是評估使用載荷下的結構時,應從最小強度和最大應力重合的區域(即梁的中跨或附近的任何面)取芯,垂直元受力方向。
2、高度強化或細長的構件:當構件高度強化或取芯會顯著影響完整性或結構性能時,應從最近的非關鍵部分取芯。
3、美學考慮:混凝士取芯會在結構上留下令人不愉快的景象。芯的位置可以調整,以減少對美學特征的影響。
4、耐久性的考慮:當混凝土的耐久性(即滲透性,防輻射性)時,芯的數量應該非常有限。
二、取芯的作用
抽取核心樣本可提供有關現有結構的寶貴信息。當混凝土材料質量或澆筑和養護過程出現問題時,取芯也可以用作質量控制的手段。可以通過進一步評估核心獲得以下信息：
1、抗壓強度:也許在大多數情況下,抗壓強度的測量是主要目的?；炷列究梢蕴峁┯嘘P混凝土強度的精確信息。
2、密度:芯可用于確定混凝土的密度。
3、吸水率:可以測試混凝土芯,以評估混凝士的吸水率。吸水率可以提供有關孔隙率和孔的互連性的基本信息。
4、本體電阻率:混凝土的本體電阻率可以通過測試混凝土芯樣品來確定。ER提供了有關混凝土抵抗氯離子滲透到混凝士中的抵抗力的有價值的信息。
5、芯的形貌評估:芯和鉆孔可用于評估混凝土缺陷(如裂縫,空隙和蜂窩狀)的形貌狀況。
三、取芯存在的問題
從具體構件中取芯會產生某些缺陷,包括：
1、薄弱點:取芯會將薄弱點留在構件內。芯的位置通常用標準或高強度的貼片修復材料修復。盡管修補材料通常具有足夠的強度,但缺點會影響結構的完整性和耐用性。
2、預損傷:取芯會損壞元件的結構性能,尤其是在取芯會損壞現有鋼筋的情況下?？赡軐е禄炷磷罱K破壞出現在取芯位置處。
3、精度差:取芯位置的選擇可能非常主觀。畢竟,測試的本質意味著工程師或技術人員可能需要在芯數,結構安全性和對結構的干預之間做出折中。
四、取芯的尺寸
尺寸

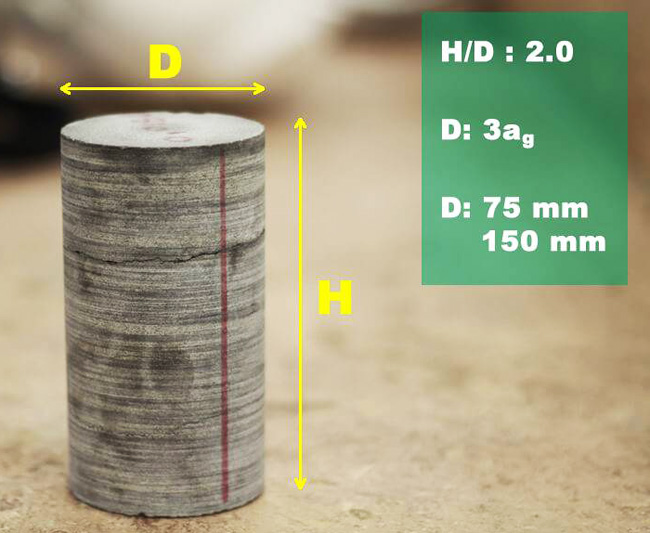

當取芯的目的是評估混凝土的抗壓強度時,混凝土芯的最小直徑應至少為標稱最大骨料尺寸的3倍。不同的規范和標準為混凝土芯的最小直徑設置了不同的值,范圍從75毫米(在澳大利亞)到理想的150毫米。但是,在大多數結構檢查中,100mm的芯是實際尺寸。當直徑與標稱最大骨料尺寸之比降低時,芯材強度精度會降低。
長徑比(H/D)
大多數標準將混凝土試樣的長徑比(H/D)為2.0作為結構芯的標準比例。但是,獲得滿足此規范的內核并不是可行的。例如,在薄板(6英寸=150毫米)中,很難獲得具有理想理想長寬比的型芯。校正系數已用于校正首選H/D不為2.0的型芯的強度值。校正因子的精度隨著HD的降低而降低。
來源：天氏庫力 發布日期
2020-10-14 瀏覽：1086
